Jakkoli se titulek může zdát neuvěřitelný, většina z vás má doslova na dosah kvalitní zdroj. Stačí k tomu zpravidla jediné: udělat pár kroků.
Napájecí zdroj je důležitým příslušenstvím domácí radiostanice, tedy pokud pro napájení nevyužíváte soustavu olověný akumulátor/solární panel. Ano, jsou mezi námi i tací, kteří chtějí být zcela nezávislí na elektrické síti, a ještě ušetří nějakou tu kačku. Tu a tam můžete solární panely zahlédnout dokonce i na balkonech paneláků. Pokud však patříte mezi ty, kteří dávají přednost klasické zásuvce, čtěte dále.
Po mnoha zkušenostech s nejrůznějšími transformátorovými zdroji jsme se vrhli na testování zdrojů počítačových. Zajímala nás jejich vhodnost pro napájení výkonných transceiverů. Počítačový zdroj, který máme na mysli, je součástí každého stolního počítače. Asi vás zajímá, kde k němu můžete přijít zdarma, jak slibuje nadpis. Jak jste si možná všimli, trendem posledních let jsou notebooky. Stolní počítače jsou na ústupu. Najdete je nanejvýš ve firmách, nebo u vášnivých počítačových hráčů, kteří potřebují velký výkon. Všichni ostatní se stolních počítačů zbavují, nebo už dávno zbavili. Pokud znáte někoho, komu leží staré PC ve sklepě nebo v garáži, není nic jednoduššího, než si o něj jednoduše říct. Jestli ale nikoho takového neznáte, určitě je ve vašem městě sběrný dvůr. Tam mají často celé stohy vyřazených počítačů. Zákon sice zapovídá odtamtud cokoli odnášet, pokud se však slušně domluvíte se správcem, většinou vám vyjde vstříc. Tím spíš, že vizuálně nic chybět nebude – PC skříň zůstane, jen v ní bude vzadu malá díra po zdroji.
Na návstěvu sběrného dvora se vybavte středním křížovým štoubovákem, ačkoli ty čtyři šroubky byste zvládli i nožem. Když už tam budete, podívejte se i po nějaké PC šňůře, jinak budete muset obětovat cca 50 Kč na její zakoupení. Pokud nemáte ani jednu z možností, jak PC zdroj získat, nezbývá než utratit přibližně 500 Kč za nový (například zde,) což je při daných parametrech pořád krásná cena.
Počítačový zdroje jsou konstruovány jako spínané. Jsou tedy lehké, malé, a výkonné. Některým z vás právě teď možná vstávají vlasy hrůzou, když si představí, jakou paseku takový zdroj udělá na KV pásmu. Vyvedeme vás z omylu. Většina PC zdrojů neruší, anebo jen minimálně, v rozsahu 1-2 S. Pokud máte možnost získat více kusů najednou, můžete si vybírat i podle tohoto kritéria. Když už je řeč o rušení, nemůžeme nevzpomenout cestovní napájecí adaptér, který dodává Yaesu ke svým FT-817/818. Tato roztomilá malá krabička je bohužel vhodná maximálně na nabíjení vestavěného akumulátoru, případně na poslech na VKV pásmech. Na KV dělá tento tovární výrobek takovou paseku, že tam neslyšíte prakticky nic. Oproti tomuto profi napaječi jsou na tom PC zdroje v drtivé většině mnohem lépe.

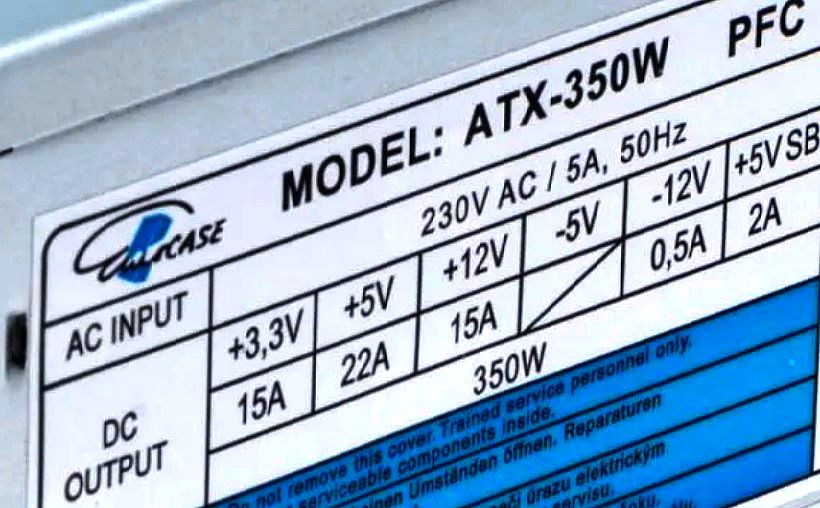

PC zdroje mají výkon nejčastěji kolem 300W. Při napětí, které nás zajímá, tedy 12 voltů, jsou schopny dát trvale 12 – 15A. S tímto proudem jsou KV transceivery schopny vysílat výkonem 60 wattů i více, podle účinnosti toho kterého koncového stupně. PC zdroje mají samozřejmě určité rezervy, a snesou krátkodobě i vyšší zátěž, než se aktivuje ochrana proti přetížení.
PC zdroj sám o sobě fungovat nebude. Nejprve je třeba jej aktivovat propojením zeleného vodiče se zemí, kterou představuje libovolný černý drát (v počítači toto propojení obstarává základní deska.) Pokud nemáte na svém zdroji zelený vodič, zkuste se podívat po fialovém. Starší PC zdroje potřebovaly pro svoji aktivaci ještě nějaký další odběr, což se dalo jednoduše vyřešit třeba připojením vyřazeného, ale motoricky funkčního harddisku, popřípadě malé žárovky. U počítačových zdrojů z posledních let už jsme se s nutností minimálního odběru nesetkali.
Možná vás v souvislosti s nestandardním napájením, kterým PC zdroj bezesporu je, napadne otázka spolehlivosti, respektive bezpečnosti. Transceivery nebývají právě levná zařízení, ale to ani lepší počítače. Každý výrobce PC zdroje se proto snaží, aby byl jeho výrobek maximálně spolehlivý, a vybavuje ho celou řadou ochran, od přepěťové, podpěťové, proti přetížení, až po tu proti zkratu. Proti blbosti vás však neochrání sebelepší zdroj, proto si před zapnutím síťového vypínače zkontrolujte správnou polaritu připojeného zařízení!
Každý výrobce transceiveru v návodu uvádí, že byste jej měli připojovat pouze na certifikované, nebo doporučené zdroje, mezi které PC zdroj tak docela nepatří. Proto je takové řešení napájení jen na vaše riziko. Za sebe však můžeme říci, že se nám za celá léta nestalo nikdy, že by PC zdroj jakkoli zařízení poškodil, a to i když jsme používali i vpravdě historické kousky. Jediný problém, který kdy nastal, byl ten, že zdroj prostě přestal fungovat. Pokud by se to stane vám, v první řadě zkontrolujte pojistku v držáku na plošném spoji. Pokud je v pořádku, a zdroj není v záruce, je nejlepší jej vyhodit, a ve svém okolí se porozhlédnout po jiném.
PC zdroj můžete samozřejmě začít využívat, aniž byste ho otevřeli. Stačí propojit zelený vodič s černým, a napětí 12 voltů odebírat ze žlutého vodiče proti černému. Při vyšších odběrech využijte samozřejmě více vodičů zároveň, aby nedocházelo ke zbytečnému úbytku napětí. Na červeném vodiči proti zemi můžete získat 5 voltů při poměrně vysokém proudu kolem 20 ampér.
Pokud to se zdrojem myslíte aspoň trochu vážně, a nechcete, aby vám dělal na stole ostudu, je lepší jej rozebrat, a do krytu zabudovat libovolné šroubovací svorky, ideálně červenou a černou. Na červenou připojíte po zkrácení minimálně šest červených vodičů, na černou stejný počet zkrácených černých, a to i přesto, že záporný pól je od výroby spojen se zemí. Ostatní vodiče můžete zkrátit a zaizolovat, případně odpájet, aby uvnitř nezabíraly zbytečně místo, a byl umožněn dostatečný průchod vzduchu. Dráty veďte pro jistotu dále od obvodů, které jsou galvanicky spojeny se sítí, aby v případě náhodně porušené izolace nedošlo k problémům. Chladicí ventilátor zdroje doporučujeme odpojit, a připojit na nižší napětí, tedy 5 voltů. Sníží se tím výrazně hlučnost, přičemž chladicí schopnost zůstane zachována. Zkontrolujte však, zda se pokaždé spolehlivě rozběhne (některé jsou poněkud náročnější na napětí.) Pokud je ventilátor již hlučnější, stačí jej odmontovat, sejmout opatrně samolepicí kulatý štítek, a do ložiskového pouzdra kápnout dvě kapky oleje, postačí ten na šicí stroje. V žádném případě na mazání čehokoli nepoužíváme kuchyňský, ten se hodí leda na smažení, případně jako levná náhražka paliva do starších naftových motorů (což se samozřejmě nesmí, ale funguje to v létě skvěle.)
Pokud není napájecí kabel radiostanice vybaven feritem proti vf napětí, můžete jej instalovat. Dle našich zkušeností to však není při dobře přizpůsobené anténě nutné. Kryt zdroje je vždy uzemněn přes zásuvku, a výstupy zdroje jsou samozřejmě galvanicky odděleny od sítě.
V současné době takto využíváme několik zdrojů, přičemž ani jeden jsme nekupovali, a tak ani neznáme jejich historii. Přesto fungují již dlouhé roky k naší spokojenosti s transceivery všech typů. Navíc potěší jejich úspornost. Na prázno si vezmou kolem 10 W, při připojeném transceiveru zapnutém na příjem se pak většinou vejdete do 25 W, a to včetně ztrát. Příkon při vysílání není třeba řešit, neboť nám přeci jde především o to se dovolat. A věřte, že se s PC zdrojem spolehlivě dovoláte.
