Kdekdo se dnes pokouší spojit prostřednictvím ISS, která nad námi přelétá několikrát denně ve výšce 400 km a pokud je v dobré poloze nad hlavou, dá se zachytit i na Baofengu s pendrekovou anténou. Vysílání odrazem od Měsíce je poněkud jiná liga, protože vzdálenost je téměř 1000 x delší než přes ISS.
Jako kluk pamatuju na ing. Standu Blážku OK1MS, který měl chalupu kousek za Novou Pakou, a u ní vysokonapěťový stožár se soustavou Yagi antén. Když vysílal EME, objevovaly se lidem na cca 1,5 km vzdáleném sídlišti na TV obrazovkách prapodivné tvary. Dnes by televize jen primitivně kostičkovaly, což už není zdaleka tak zajímavé.
Standův anténní systém byl tady v okolí bezesporu neobvyklý. Stožár myslím stále stojí, i když antény už na něm nejsou. Mimochodem, Standa OK1MS byl dokonce tuším první na světě, který uskutečnil EME spojení CQ. Dnes jsem si na něho vzpomněl ve chvíli, kdy jsem na netu narazil na příspěvek Marka Christiho, který popisuje anténní systém kamaráda DL7APV, který bohužel také svého tvůrce přežil. Markův příspěvek předkládám tak, jak ho přeložil Google, proto budu rád za upřesnění chyb v textu.

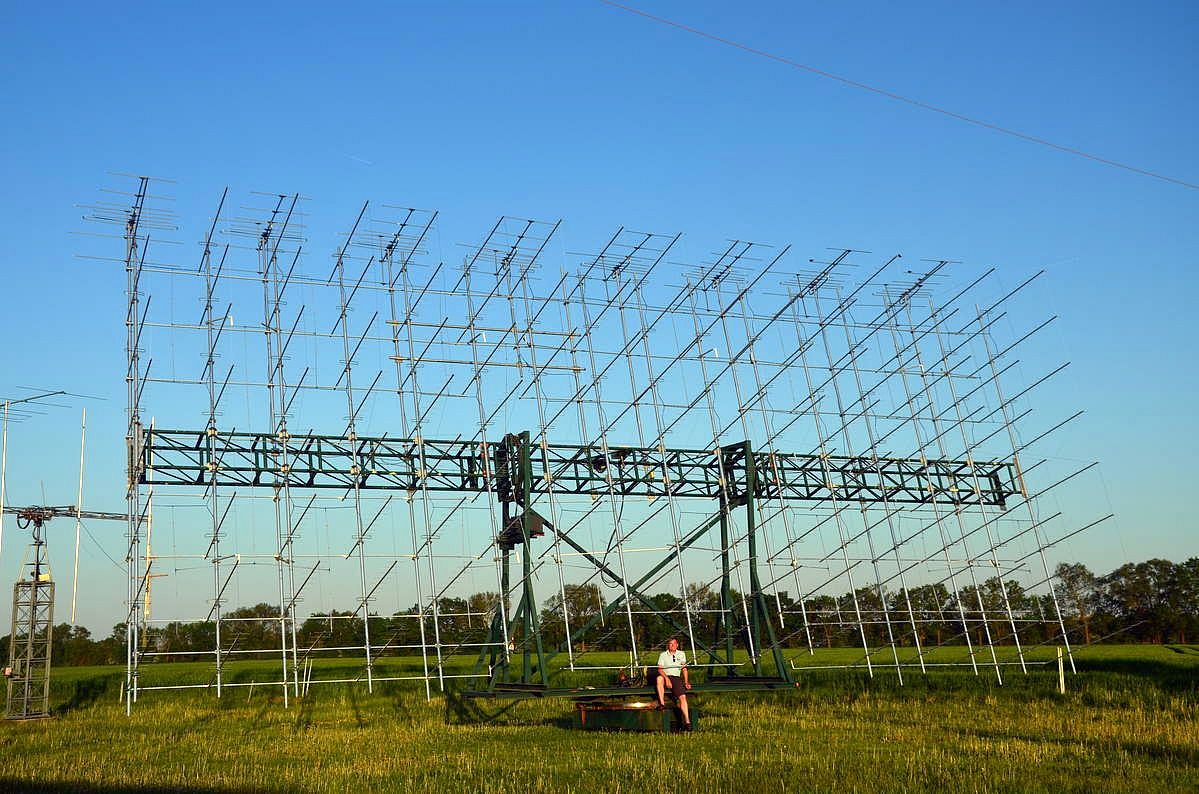

DL7APV byl známým zastáncem EME. Toto je jeho poněkud neobvyklá 432 MHz EME anténa. Je vyrobena ze 128 x 11 elementů yagi (vše domácí výroby, navržené jeho kamarádem). To znamená, že je to anténa se 1408 prvky. Nabízí zisk cca 33,7 dB, vztaženo k dipólu. To znamená, že pokud ji krmíte 1000 watty, dostanete ERP 2370000 wattů.
Působivé, ale ještě zajímavější je, že u antény nenajdete žádný koax. Celý přívod je vyroben ze žebříčku, který si také sám vyrobil. To udržuje ztráty velmi nízké, protože žebříček je mnohem méně ztrátový, než nejlepší koax/heliax/hardline. Také všechny aktivní prvky jsou skládané dipóly, takže tu není žádná ztráta v přizpůsobovacích členech jako u běžné yagi. Protože skládaný dipól je symetricky napájený, je žebříček dobrým způsobem, jak krmit tyto yaginy.
Ve spodní části je balun, kde probíhá transformace ze žebříčku na koax s nízkým ztrátou, poté koax míří do jeho chaty. Použité antény byly původně určeny pro příjem FM rozhlasu.
73! WR8Y
Jen malá poznámka, Standa OK1MS je stále mezi námi! Ale na pásmu se objevuje velmi sporadicky.
Dík za upozornění, Petře, to jsi mě potěšil. Opraveno. Pamatuju ho už jako kluk. Doplnil jsem o něm ještě jednu zajímavost, kterou jsem se dozvěděl včera od jeho moravského amaráda.
Já jednou vysílal dokonce přes dva měsíce.. no vlastně tři.. to by se měl udělat článek. Vlastně už vysílám přes pár let..
To, že niekto práskne niečo do prekladača a bez rozmyslu to publikuje CTRL+C, CTRL+V, je úbohé.
Vidíš tam ňáký chyby nebo jenom kecáš?
Díky za korekturu, text jsem upravil. “Krmit” jsem nechal, my to u nás občas používáme. Kdybys tam našel ještě něco, napiš.
“Použité antény byly původně určeny pro příjem FM rozhlasu.” nie je správne.
Na konštrukcii je vidieť antény pre príjem FM rozhlasu v najvyššom rade. Nižšie je tých 128 yagi antén GTV 70-11w (podľa designu DG7YBN http://www.dg7ybn.de/DL7APV_array/128x_GTV70_11w_by_DL7APV.htm ). Ide teda o dva anténne systémy. EME antény na 432 MHz nevznikli prerobením iných antén.
“…vyvážený napájecí dipól”, vývážený je tiež (z mechanického hľadiska), ale podstatné je skôr to, že elektricky je symetrický. To je to správne slovo.
“Protože skládaný dipól je vyvážený napájecí dipól”…
“Protoze skladany dipol je symetricky napajeny…
Díky, opraveno.
“je žebříček dobrým způsobem, jak krmit tyto yaginy.”
“je zebricek vhodnym zpusobem napajeni…”
nemělo by to spíš být tak, že skládaný dipól je symetricky krmený? Takhle je to matoucí, jeden neví jestli má tu anténu napájet nebo krmit….
