O víkendu jsem se věnoval návrhu jednoduché Yagi-Uda antény do ruky na portable. Konstrukce je inspirována tímto návodem, nicméně návrh jsem provedl kompletně od začátku.
Důvodem jsou zejména plastové vodovodní PVC trubky s jejichž permitivitou je třeba počítat. Ráhno tvoří trubka PPR 32×5.4 a zářiče (úseky měřícího pásma o šíři 15mm) jsou na trubkách 20×3.4. Jde o odřezky získané v instalatérských potřebách. Původně jsem v simulaci uvažoval s ER=4, nakonec dává nejlepší shodu měření a simulace ER=3.5 . Rozdíly nejsou nicméně nijak zásadní a anténa ladí (PSV<2) mezi cca 430 a 480 MHz. Je navržena tak, aby pokrývala jak 70cm radioamatérské pásmo, tak i PMR a UHF sdílenky. Vzhledem k mému požadavku na kompaktnost je pouze 4 prvková, zisk dosahuje kolem 8 dBi.

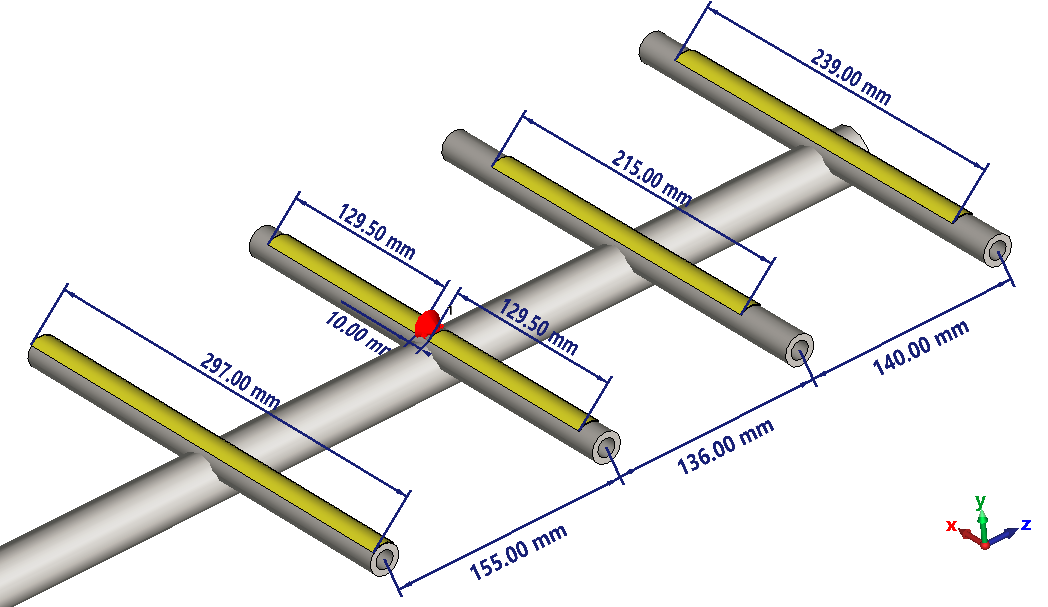

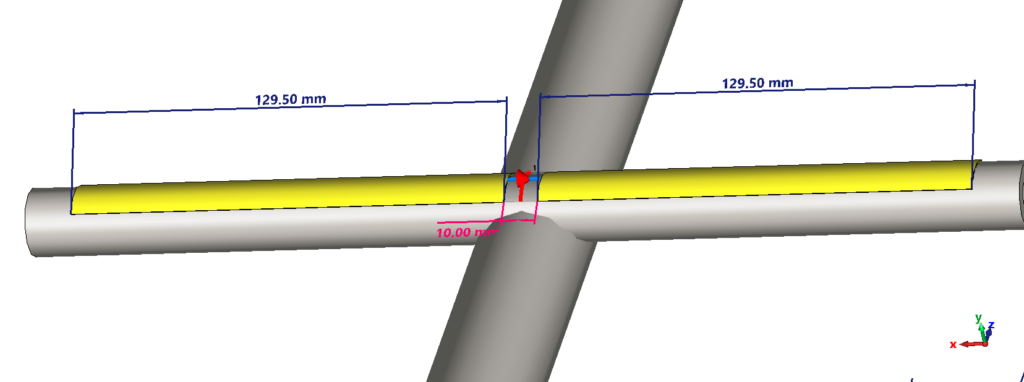

Konstrukční nákres je zde:

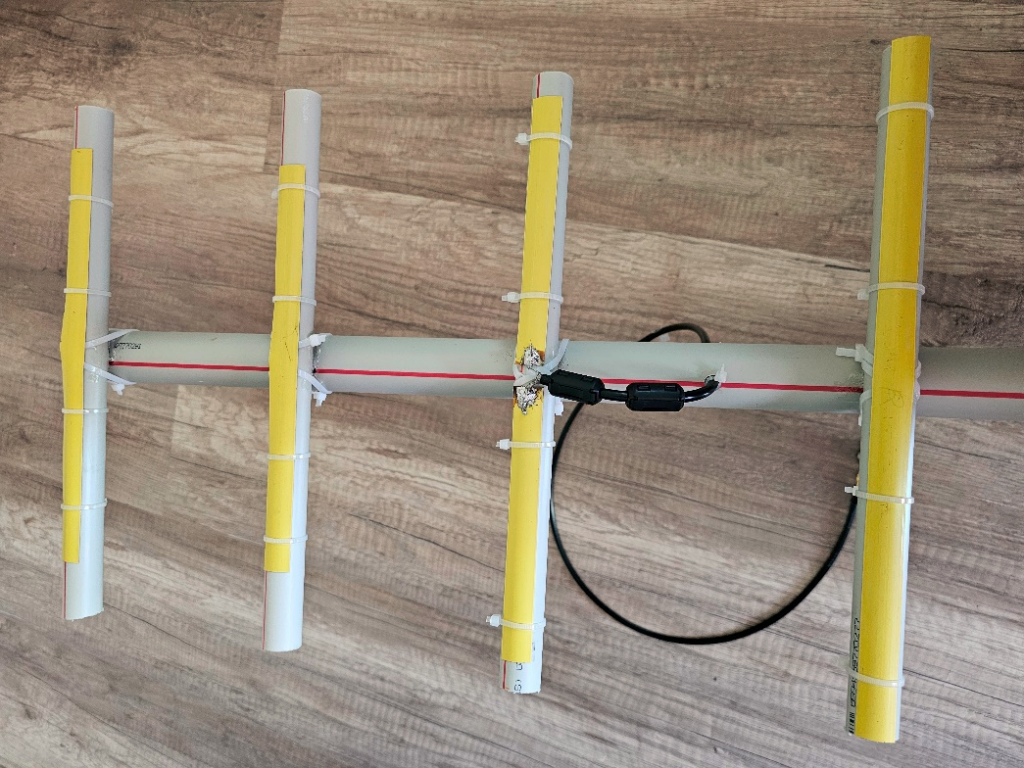

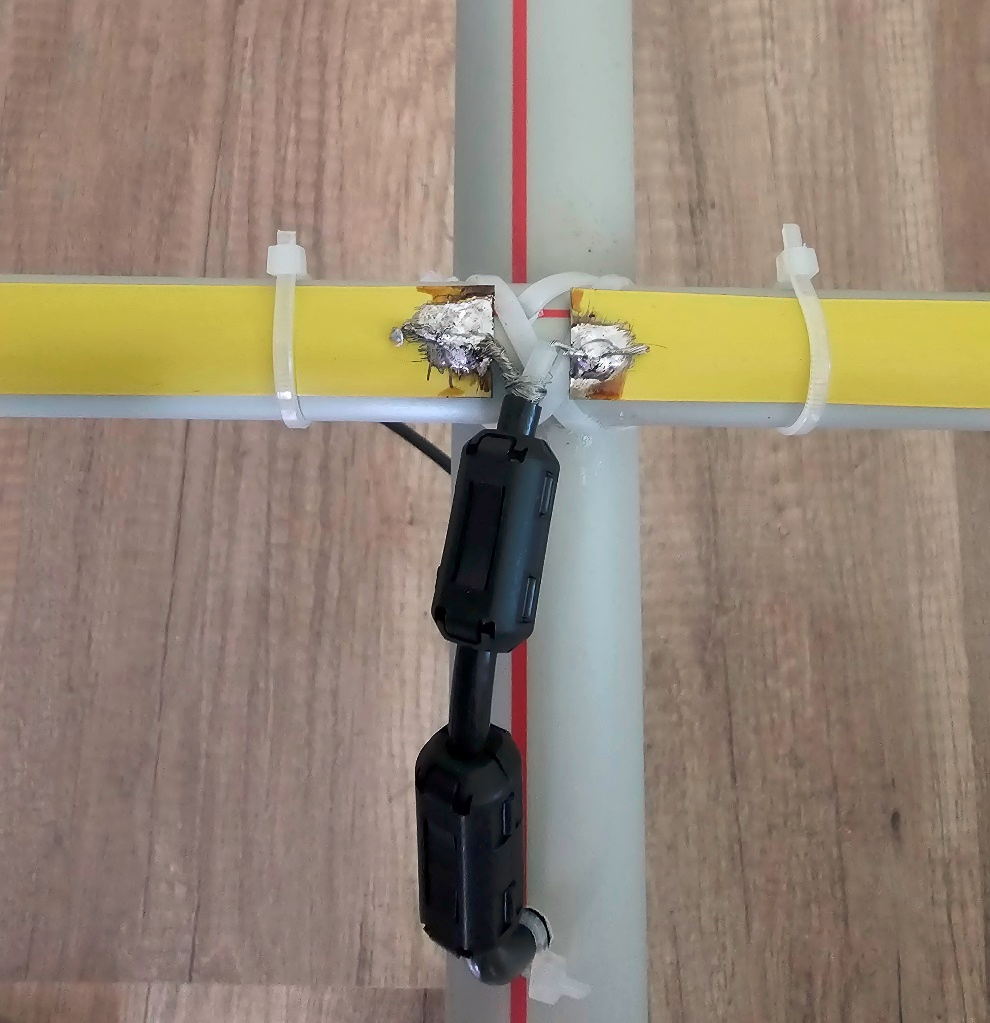

Vyrobená anténa včetně detailu napájení (trubky zářičů jsou všechny stejně dlouhé, foto zkresluje):
Uchycení trubek není ideální, v budoucnu plánuji udělat do ráhna zářezy a strukturu lépe stabilizovat, prozatím výsledek prohlašuji mechanicky za „good enough“

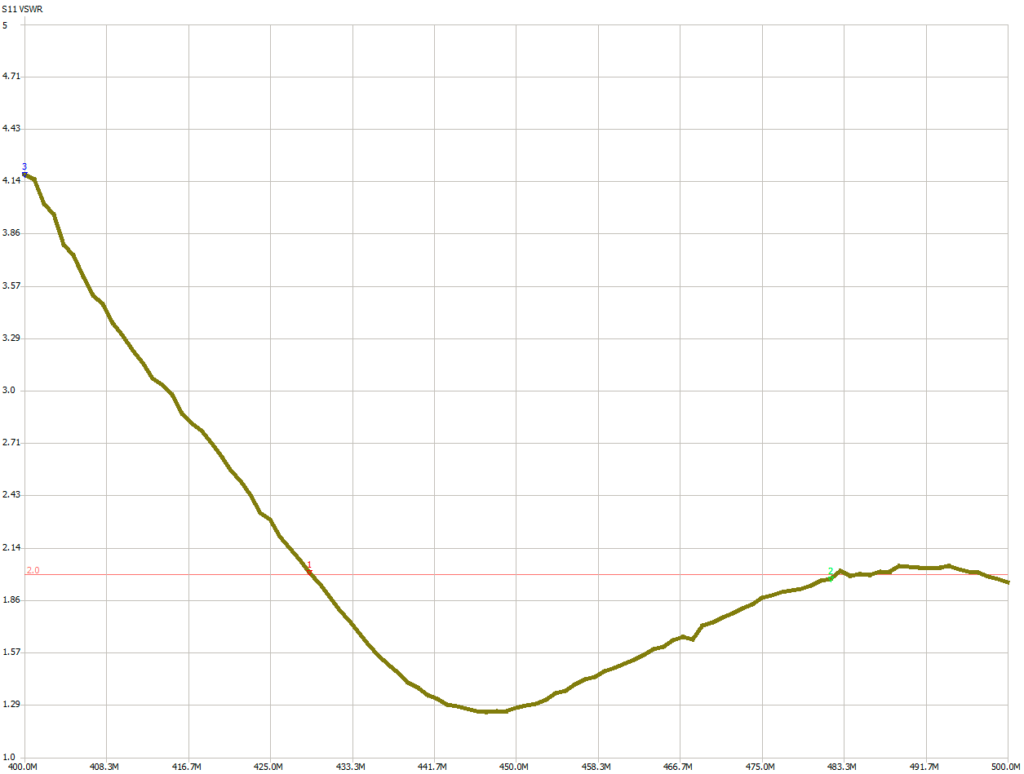

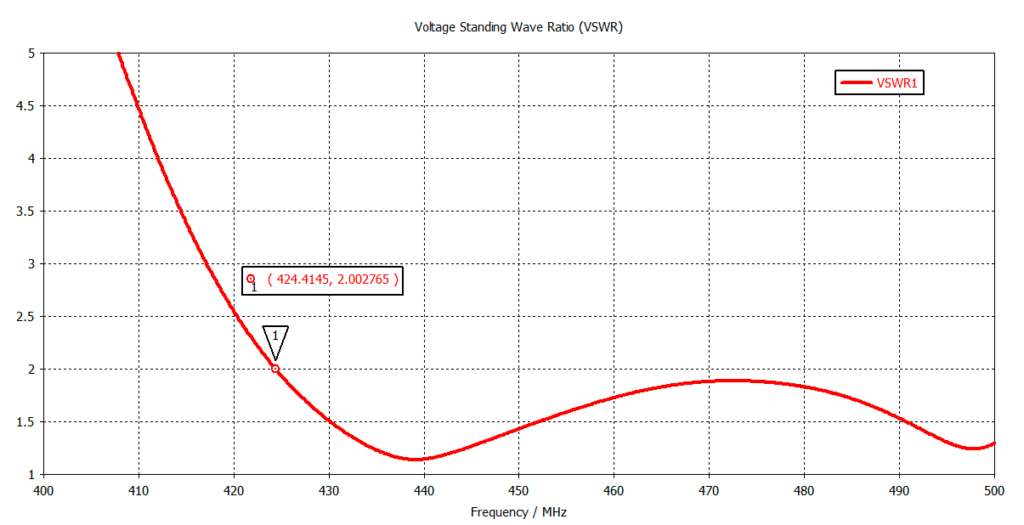

Srovnání měření a simulace je i přes jistou toleranci výroby solidní:

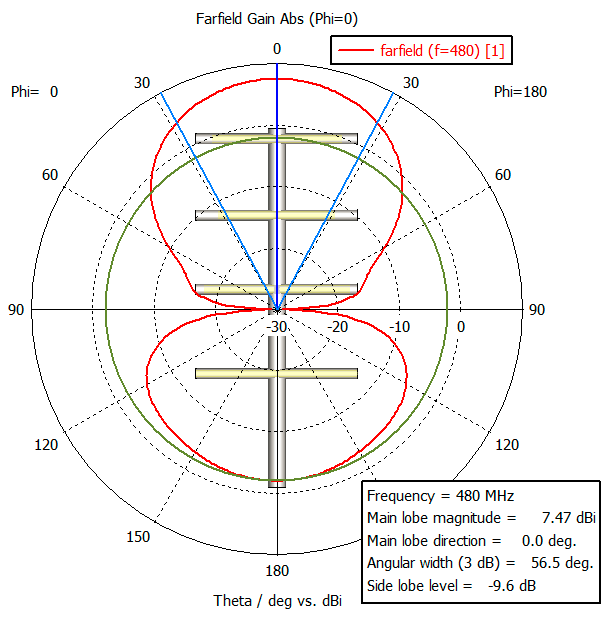

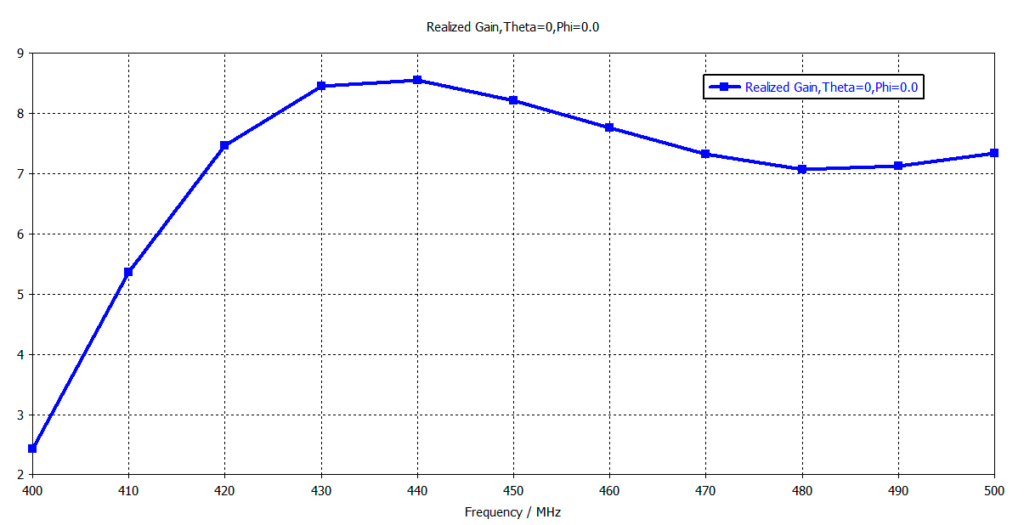

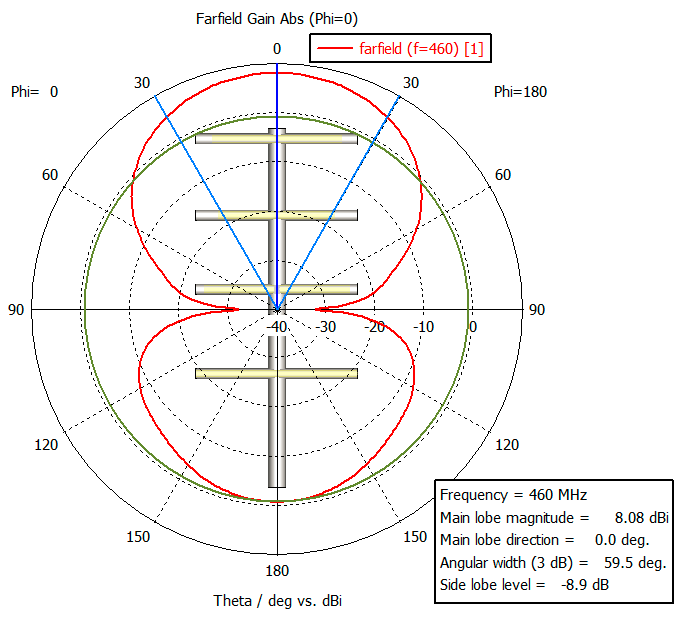

A na závěr vypočtené průběh zisku a řezy vyzařovacím diagramem na vybraných frekvencích:
Anténám zdar!
73! Pavel OK1HEV
Ja jsem si koupil “Anténa CDMA ATK 5/400-470 MHz” za 220 Kc.
Za ty penize se mi nechtelo nic vyrabet.
https://www.mikos.cz/antena-cdma-atk-5-400-470-mhz/
Tady jsou moje fotky z mereni pomoci NanoVNA: https://data.vancl.eu/s/Rpdo8aH9g9Sd9aM
Na to by šlo chytat i DVB-T2 🙂 Mě přijde příliš široká. Když jsi někde u vysílače, ze kterého letí kW DVB-T2, pod radiamatérským pásmem se přidají nějaké služby a anténa to všechno ochotně přijímá, obávám se, že i pro kvalitní rádio to bude problém.
Skládací Yagi pro 70cm, PMR za 1200,- Kč z Číny:
https://video.aliexpress-media.com/play/u/ae_sg_item/2858296818/p/1/e/6/t/10301/1100208615188.mp4?from=chrome&definition=h265
Není nad antény od DK7ZB, plastové uchycovací prvky od OK5IM a hliníkové trubky a jekly z nějakého obchodu s hutním materiálem. Pak už stačí jen vrtačka, vrták, důlčík, měřidlo,svěráček, pilka, šroubky s matičkami ( nejlépe křídlové) a trochu umu. A přečíst si jak na to na stránkách DK7ZB.
Trubkořez… Je lepší.
Jako hezký, ale ten připájenej koax ? Klasických směrovek je mnoho, lze vybírat např. zde: https://www.i1wqrlinkradio.com/antype/vhf-uhf-shf.html nebo tady https://www.youtube.com/results?search_query=yagi+ant+for+70cm . Při hledání na mě vyběhla i tato šílenost https://www.youtube.com/watch?v=KOLEnWf1CFU , tady je vidět, že v Kanadě mají smysl pro hůmor … 🙂
75 ohm ….anténa bude šilhat.
